Vēl viena BMW N43 dzinēja darbības atjaunošana

Vēl viena BMW N43 dzinēja darbības atjaunošana

Starp daudziem veiksmīgiem projektiem nolēmu atzīmēt šo. Atzīmēt vairāku iemeslu dēļ.
Pirmkārt – šis bija viens no veiksmīgas sadarbības projektiem ar N53 speciālistu. N53 veica sākotnējo diagnostiku, Bavarian Workshop vīri – emulatora uzstādīšanu, kopā ar N53 speciālistu – veicām dzinēja re-adaptēšanu.
Otrkārt – auto īpašnieka cīņa līdz pareiza risinājuma izvēlei bija ilga un sāpīga.

Auto: E90, N43B20 dzinējs, pirkts ar dzinēja defektu Norvēģijā.
Diemžēl, ar N43 sērijas dzinēju vietējie servisa speciālisti galā netika. Tad tika pieņemts lēmums auto instalēt N46 sērijas dzinēju. Pat stūres statne ir tikusi mainīta. Kad meistari netika galā ar dzinēja instalēšanu, tika pieņemts lēmums tomēr pāriet atpakaļ uz N43 sērijas dzinēju.
Dzinējs tika instalēts, taču tā darbību raksturoja paliekoša vibrācija tukšgaitā, nevienmērīga darbība, palielināts degvielas patēriņš.

Kļūdu atmiņā 30EA kļūda:
Dažos blokos redzams virs 500.000 nobraukums, nekorekta FA konfigurācija – ”profesionāļu” darbošanās sekas.
30EA nozīmē – ja strādā NOx sensors (par to kļūdu nav), iespējams – izdosies attīrīt NOx katalizatoru un atrisināt visas problēmas, veicot tikai servisa procedūru.
Pie viena tika pārskatīti citi DME pamata parametri.

Piemēram, Rough run dati uzrāda paliekošu vibrāciju:
Lūk, 1.ajam cilindram – palielināta (-0.006) mehāniskā efektivitāte; 2.ajam cilindram – samazināta (+0.004) mehāniskā efektivitāte. Taču, pat redzot šo problēmu, DME nemēģināja to labot/novērst.

Lūk, apstiprinājums, ka ar NOx sensoru un katalizatoru jau sen ir problēmas – specifiskas adaptācijas Stratified charge režīmam nav pabeigtas.

Lūk, sprauslu dati Stratified charge, tukšgaitai:
Dzinējs nekad nav mēģinājis strādāt Stratified charge!
Kāpēc?

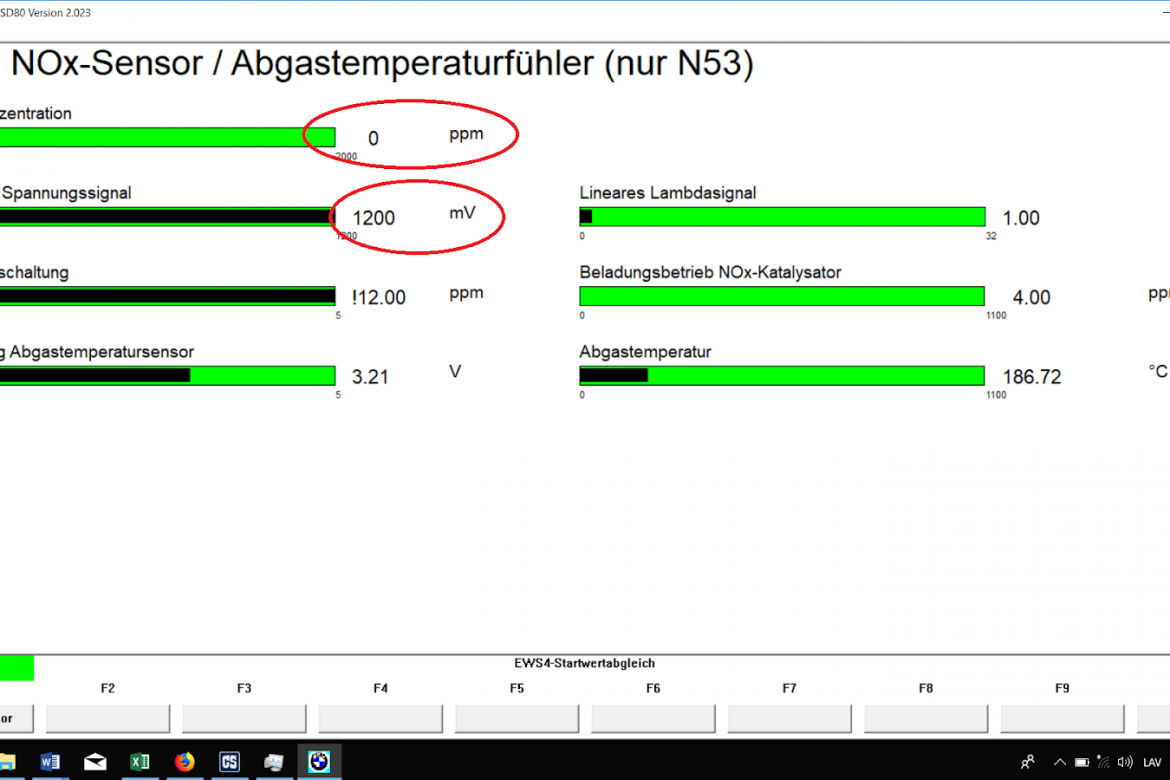

Apskatam NOx sensora datus:
Atzīmēti kritiskie parametri: tie signalizē, ka sensors nepārslēdzas Online mode, neskatoties uz nepieciešamajiem kritērijiem (izplūdes temperatūru, RPM, u.c.).
Secinājums – sensoram ir slēptais defekts – tas ir bojāts. Dēļ šī bojājuma, diemžēl, nebūs iespējama ne NOx katalizatora normāla attīrīšana kļūdas 30EA dzēšanai, ne normāla dzinēja darbība nākotnē.
Šīs problēmas dēļ dzinējs neizmanto ekonomisko Stratified charge režīmu (tam ir palielināts degvielas patēriņš), neveido adaptācijas – tādēļ ir vibrācijas, raustīšanās.

Auto īpašnieku gaida izdevumi – auto jāuzstāda NOXEM.
Bavarian Workshop speciālisti uzstādīja NOXEM. Nu laiks dzinēja re-adaptēšanai. Vispirms tiek dzēstas vecās adaptācijas, tad – izveidotas jaunas spararata un degvielas adaptācijas visiem režīmiem. Darbs prasa specifisku darbību veikšanu aptuveni stundas garumā.

Lūk, dzinējs pēc daudzu gadu pārtraukuma jau darbojas ekonomiskajā Stratified charge režīmā.

Un arī korekti NOx sensora dati:
Lūk, arī jaunais NOx sesnors apstiprina Stratified charge režīmu.

Nu arī tiek veikti sprauslu mērījumi tukšgaitā:
Ar sprauslām viss ir kārtībā.

Arī mehāniskās efektivitātes mērījumi Stratified charge režīmā: ideāli!

Degvielas adaptācijas: korektas.
Platjoslas zondes korekti notrimētas.

Pašsaprotami – kļūdu saraksts ir tukšs.
Tuvākajās dienās DME izveidos jaunas adaptācijas visiem darba režīmiem – palēnam tiks sasniegta pilnīga darbības vienmērība.
Jā, šis remonts nebija bezmaksas gadījums, bet nesalīdzināmi lētāks kā dzinēja pārinstalēšana!

BMW 1er N43 motora darbības atjaunošana

Šoreiz pie mums vērsās kolēģi ar lūgumu palīdzēt atrisināt problēmas ar N43 dzinēja darbību. Dzinējs raustījās, purinājās-nedarbojās viens cilindrs, kā arī bija kļūda NOx sistēmas darbībā.

Pirmās pārbaudījām sveces-missfire iemesls, bija nepareizas sveces, Diemžēl gandrīz visi interneta veikalu katalogi šiem dzinējiem piedāvā BOSCH ražojuma sveces. Šiem dzinējiem sveces ražo tikai un vienīgi NGK, kuras ir pieejamas NGK vai BMW iepakojumos un ir atpazīstamas pēc uzraksta NGK uz porcelāna daļas.

Šeit redzams, ka BOSCH svece ir pavisam savādāka, tai ir daudz mazāka gaisa sprauga, tātad tā nespēs aizdedzināt degmaisījumu Stratified charge režīmā un ātri vien tiks ”piemesta” kas šajā gadījumā arī notika.

Šim auto uzstādījām oriģinālas BMW NGK sveces. Pēc sveču nomaiņas problēmas ar cilindru darbību pazuda un radās cerība, ka, ņemot vērā mazo kilometrāžu, NOx sensors vēl būs lietojams un sistēmu izdosies atdzīvināt bez NOXEM palīdzības.

N43/N53 sērijas dzinēju specifika – to NOx katalizators ik pēc zināma brīža ir jāattīra no sēra. Pat tīrākais benzīns satur sēru, kas nogulsnējas uz katalizatora sienām un pasliktina tā veiktspēju – bojā to. Šie tīrīšanas intervāli svārstās no vairākiem tūkstošiem km (jaunam katalizatoram) līdz 500..1000km lietotam katalizatoram.
Ja reģenerācijas kādu iemeslu dēļ nav bijušas iespējamas un katalizators ir pārāk piesārņots, DME atmiņā tiek ierakstīta kļūda 30EA. Dzinējs neizmanto Stratified charge ekonomisko režīmu, tam ir problēmas ar adaptāciju veidošanu – pēc brīža sākas vibrācijas, misfires, apgrūtināta iedarbināšana. Protams, arī degvielas patēriņš – palielināts, atgāzu sastāvs nekorekts: TA iziet nav iespējams. Ir cilvēki, kas maina sprauslas, augstspiediena sūkņus – bez panākumiem. Lūk, vienīgā kļūda – 30EA. NOx katalizators: piesārņots. Kā jārīkojas šajā gadījumā? Ar INPA vai ISTA D jāaktivizē katalizatora attīrīšanas sesija, jābrauc ar ātrumu 110+km/h vismaz pusstundu. Paralēli jākontrolē izplūdes temperatūras (tā pieaugs līdz 600 oC) un Lambda (tā nokritīs līdz 0.95). Sacīts – darīts. Tiek aktivizēta desulfatēšanas sesija un gatavojamies katalizatora attīrīšanai. Pirms tās sākšanas vēl pēdējā pārbaude – NOx sensora veiktspējas kontrole.

Neskatoties uz to, ka ir sasniegti visi nepieciešamie nosacījumi (dzinēja un izplūdes temperatūras; minimālais braukšanas ilgums un ātrums, utml.), sensors datus nesūta. Ar sarkanu atzīmētas nekorektās vērtības. Tās liecina: sensors Online mode nav ieslēdzies – tas ir bojāts. Diemžēl, šis ir ļoti izplatīts sensora defekts. Un vēl nepatīkamāk – kā redzams, DME atmiņā nav ierakstītas nekādas kļūdas. Ja sensors ir bojāts, dzinējs neļaus veikt katalizatora attīrīšanas procesu, arī Stratified charge ir izslēgts – dzinējam raksturīgas visas problēmas, kādas tos piemeklē, ja bojāta NOx sistēma.

Demontējot bojāto sensoru, seko vēl viens nepatīkams atklājums: OEM sensors ir ļoti vecs, tam ir 02 relīze. Šobrīd aktuālā (pēdējo 4..5 gadu) relīze ir 05. Ir skaidrs, ka sensors ir vismaz 7..8 gadus vecs. Diemžēl, šie sensori tik ilgi nekalpo – top skaidrs, ka jau ilgu laiku sensors ir bojāts, un – jau ilgu laiku NOx katalizators nav ne reģenerēts, ne desulfatēts. Attiecīgi – neskatoties uz it kā nelielo auto nobraukumu, dārgais NOx katalizators noteikti ir bojāts. Auto īpašniekam ir divas opcijas: mainīt visu NOx sistēmu (katalizatoru un sensoru) – remonta izmaksas ap 2500 EUR, jeb – uzstādīt NOXEM.

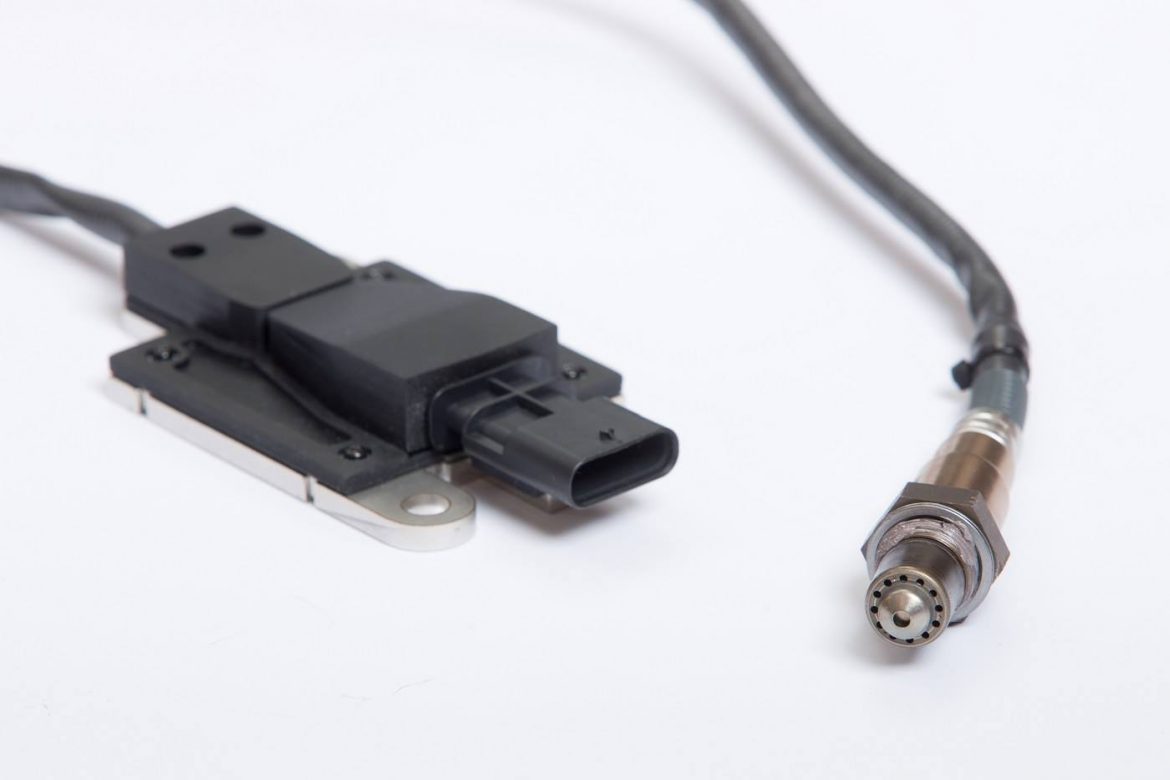

Izvēle tika izdarīta par labu NOXEM. Pēc NOXEM uzstādīšanas jāveic virkne servisa procedūru.

Lūk, kā izskatās NOXEM dati Homogēnā režīmā: tiek mērīti un sūtīti gan Lambda šaurjoslas, gan platjoslas dati, gan NOx saturs.

Veicam dzinēja re-adaptēšanu. Vispirms kārta spara ratam un tā sensoram.

Tad seko degvielas maisījuma adaptāciju veidošana visiem režīmiem. Lūk, pēc ilgu gadu pārtraukuma dzinējs atkal darbojas ekonomiskajā Stratified charge režīmā! Braucot ar ātrumu 90km/h, degvielas patēriņš: 4.3l/100km!

Lūk, arī NOXEM apstiprina Stratified charge ar Lambda 2.24!

Pēc vairāku gadu pārtraukuma dzinējs atsācis sprauslu mērījumus. Ar sarkanu atzīmēta 4.cilindra (by placement) sprauslas korekcija – sprausla nedaudz tek.

Un nobeigumā – daži attēli par dzinēja performanci, ja tas strādā tā, kā to paredzējis ražotājs. Dzinēja tukšgaitas vienmērība Stratified charge. Visi bar praktiski 0! Šādi dati nozīmē – cilindru mehāniskā efektivitāte ir ideāli vienāda! Sēžot auto, nebija jūtams, ka dzinējs strādātu.

Lūk, tukšgaita Homogēnā režīmā – 4.cilindra veiktspēja atšķiras (tā ir palieināta – sprausla iesmidzina nedaudz palielinātu degvielas daudzumu) par pāris % – paies dažas dienas, līdz DME pilnīgi izkompensēs tekošās sprauslas problēmu. Lai arī šī nelielā efektivitātes atšķirība nav jūtama (šķiet, ka dzinējs strādā ideāli, nekādas vibrācijas), Siemens vadība to jūt un novērsīs! Protams, visa šī funkcionalitāte strādā tikai tad, ja visas dzinēja sistēmas ir darba kārtībā. Tajā skaitā – NOx sistēma.

Pēc nepieciešamo re-adaptēšanas darbību veikšanas – īsa pārbaude. Visi adaptāciju learnbits – uzstādīti. Adaptācijas sekmīgi pabeigtas!

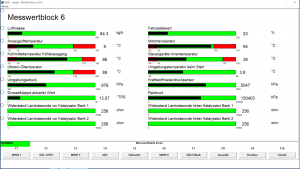

Dzinēja temperatūra atbilst High power režīmam; LPFP un HPFP spiedieni – korekti, abu Lambda zondi Nernsta pretestības – korektas. Viss kārtībā! Pēc kāda laika būs jāpārbauda 4.cilindra sprauslas ”uzvedība” – ja tās tecēšanas problēma neprogresēs – nav nepieciešamības to mainīt, jo DME šo parametru atšķirību ņems vērā un kompensēs. Ja sprauslas tecēšana būtiski pieaugs, diemžēl, nāksies sprauslu mainīt jeb tīrīt.

Šoreiz interesantāks BMW N43 dzinēja remonts

Šo BMW defektējām un remontējām vairākos etapos. Sākotnējās sūdzības ir bieži missfire kas nobeidz aizdedzes spoles.

Ir arī citas sūdzības. Piemēram, pēc motora pāradaptācijas drosele nespēj adaptēties un auto vairākas reizes noslāpst.

Diagnostikas laikā konstatējām, ka arī VANOS nobīde jau ir pie pašas galējās robežas, tātad vai nu ķēde ir izstiepusies vai arī kādreiz auto ir bijis jaukts un salikts nepareizi. Turpmākā procesa gaitā atklājās, ka ir bijis salikts nepareizi, par to liecināja arī hermētiķa atliekas motorā un daudzi citi sīkumi.

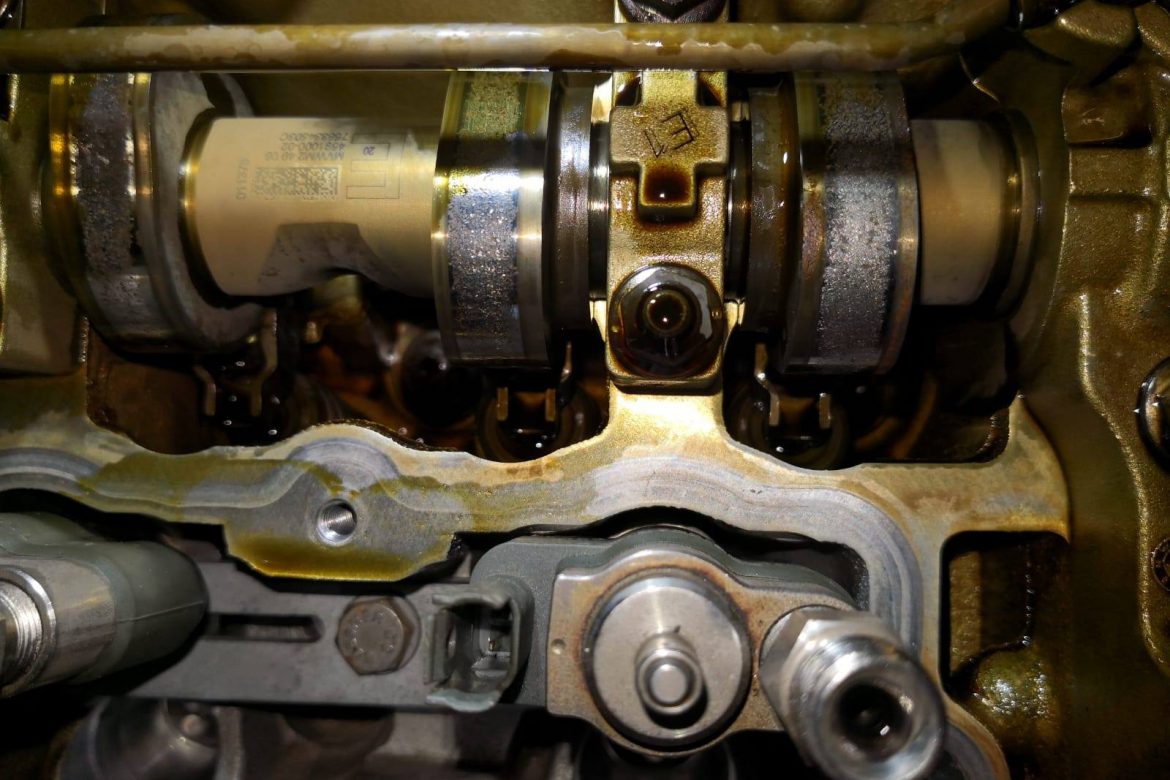

Sagatavojoties ķēdes maiņai un noņemot vārstu vāku mūs gaidīja šāds pārsteigums-korodējušas un sabojātas abas sadales vārpstas.

Kā redzams attēlā, bojātas ne tikai sadales vārpstas, bet arī vārstu bīdītāji. Bonusā tam visam, dēļ sārņiem motorā, arī eļļošana vairs nebija pietiekama, atjaucot vaļā sadales vārpstas bija praktiski sausas. Risinājums-visu bojāto detaļu nomaiņa. Remonta izmaksu dēļ šoreiz izmantojām labas, nebojātas, bet lietotas sadales vārpstas.

Sagatavojoties remontam sarūpējām nepieciešamās rezerves daļas, visas vajadzīgās blīves, ķēdes komplektu, rokerus, kompensatorus, sadales vārpstas, VANOS mehānismu gredzenus u.c. vajadzīgās detaļas
Paralēli sakopām arī citas vietas, kur var sākt veidoties eļļas noplūde.

Pēc veiktā remonta VANOS pozīcijas bija precīzas, bet turpinājās elektronikas problēmas, konkrēti droseles adaptācijas problēmas un nepareiza degmaisījuma sagatavošana. Ilgi un rūpīgi meklējot un pētot DME programmas variantus atklājām, ka auto, acīmredzot, jau sen bija problēmas ar atgāzēm, tāpēc sen atpakaļ ir mainīta un pārveidota programma. Šī iemesla dēļ nebija iespējams konstatēt vienu bojātu zondi un nebija iespējams izlīdzināt motora darbību. Pēc ilgākiem meklējumiem atradām pareizo programmatūras relīzi. Pēc DME pārprogrammēšanas un bojātās zondes nomaiņas auto atkal sāka strādāt adekvāti, kā arī droseles problēmas šķiet, ka ir vēsturē.
